一体型加氢机说明书
多功能氢燃料加注设备用于给氢燃料电池无人机和其他氢能源系统加注燃料。该设备具有高安全性、可靠性、效率和便利性，并可适应各种用途和需求

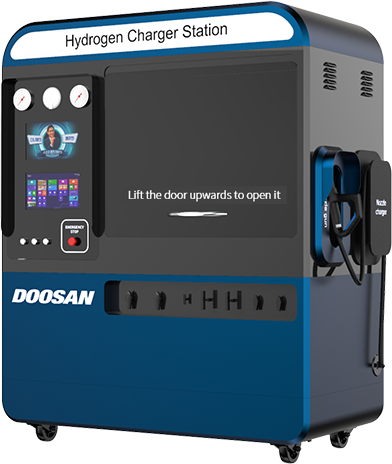

一体型加氢机-BHR-350
· 产品适用了冷却系统，可以在更加恶劣的环境中使用。
· 控制器，压缩机，冷却机以及加氢接口一体型设计，安装设施更加便捷。
· 更加适用没有压力容器使用经验的使用者和企业。
控制板及触屏式管理板
冷却系统
压缩设备
氢气瓶检测装置
固定式充气容器用加氢枪
TECHNICAL DESCRIPTION
当发生氢气泄漏时，氢气不会流入控制端，适用压力防爆的结构 (正常 50pa 以上维持)
加氢机外部采用6mmy以上的铁质外壳，可以有效达到防爆效果。
加氢时，利用红外线传感器实时检测氢气瓶的外部及温度变化。
结构
- 控制器，压缩机，冷却装置等构成的一体型系统
- 可以直接安装在小型货物车以及移动设备上，安装容易
- 不仅可以在室内/室外移动使用，也适合On-Site固定的安装和使用。
性能
- 紧缩型尺寸以及轻量化配置，即可手动操作也可以自动操作。
- 内部安装冷却装置，即使在外部较高的温度也可以安全使用，保证使用安全。
- 根据TYPE3和TYPE4不同气瓶的，设计了不同的控制软件，可以根据气瓶种类选择最安全的充气方法，并通过传感器感知加氢过程，保证使用安全。
安全
- 考虑移动式氢气瓶 的特性(Type3 & Type4)，适用了BOP以及控制逻辑。
- 安装了各种传感器，保证了充气过程中的安全。例如压力上升，温度上升，爆炸以及火灾等特殊情况可以实时感知。
- 加氢设备各部位适用了IEC以及KOSHA，各部位进行分离管理，主要管路设备均为安全认证的合格产品。
一体型加氢机说明书 型号
产品型号 |
一体型加氢机说明书 |
加氢压力 |
0bar ~ 400bar |
|---|---|---|---|
尺寸 |
80cm x 168cm x 195cm(H) |
加氢方法 |
Air Driven (可选择机械驱动) |
显示 |
13” 双屏幕触屏式 |
供应气体 |
AIR (5bar以上), N2 (1bar以上) |
材质 |
STS302, SCP,STS316L |
加氢速度 |
50Nlpm以上 |
厚度 |
6mm(防爆区), 1.5mm(一般区) |
电源 |
110VAC 或者 220VAC (50/60Hz) |
后处理 |
外部涂装 |
冷却系统 |
双通道水冷系统 |
重量 |
500kg以下 |
其它 |
需要少量的氮气进行冲洗 适用电驱动时，不需要氮气 |
认证规格 |
传感器 : PSV, TPRD, 位置以及气体传感器，火灾传感器，温度计 |
接口 |
适用触屏方式的GUI 远程监控以及紧急控制软件 |
防爆认证 |
KOSHA KCs , IECEx 等 |
APPLICATION
适用于各种移动式氢燃料电池应用场景
氢动力船舶
氢无人机
氢自行车
氢摩托车
氢农机械
氢叉车
