일체형 수소충전장비
다목적
수소충전장비
다목적 수소 충전 장비는 수소 연료전지드론 및 다른 수소 에너지 시스템을 충전하는 데 사용됩니다. 높은 안전성, 신뢰성, 효율성 및 편의성을 갖추고 있으며, 다양한 용도와 요구에 맞게 적응 가능합니다

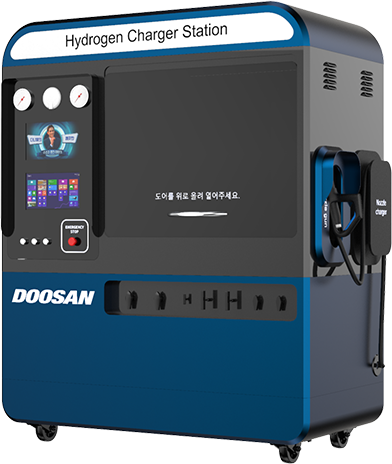

수소충전장비-BHR-350
· 높은 온도의 외부환경에서도 충전이 가능하도록 내부 쿨링시스템 적용
· 컨트롤러, 부스터(콤프레셔), 냉각기와 디스펜서(충전부)가 일체형으로 되어 있어서 설치와 유지보수가 용이함
· 수압 또는 유공압 지식이 없는 사용자들도 사용하도록 쉽고 직관적인 GUI를 적용함
제어보드 및 터치모니터
냉각 시스템
부스터/콤프레셔
레이저 거리측정장치와 수소용기
고정식 충전용기용 충전건
TECHNICAL DESCRIPTION
압력방폭 구조가 적용 되었음(상시 50pa 이상 유지) 사용자의 보호 및 안전성 강화를 위한 6mm이상의 철판 적용 수소충전 시에 적외선레이저를 이용하여 실시간으로 수소용기의 부피와 온도변화를 감지하고 제어함
구조
- 제어기, 압축기, 쿨러, 디스펜서 등으로 구성된 일체형 시스템
- 소형 화물차 및 차량 트레일러에 적재 가능하도록 특수 설계된 디자인
- 실내/외에서 이동형 뿐만 아니라 온사이트에 고정형으로 설치/사용 가능
성능
- 컴팩트한 사이즈와 경량이며, 수동 및 자동운전 가능(자동운전 기본)
- 내부 쿨링시스템을 적용하여 외부온도가 높은 환경에서도 사용 가능하고 충전 시 안전성 증대
- TYPE3와 TYPE4 수소용기 충전을 위한 최적의 알고리즘이 적용된 전용 S/W탑재.
그리고 다양한 센서정보를 통한 완전자동충전 가능
안전
- 모빌리티용 수소용기(Type3 & Type4)의 특성을 고려한 BOP와 제어 알고리즘이 적용 됨
- 다양한 센서들이 적용되었기 때문에 충전 시에 사고를 방지하고, 압력상승, 온도상승, 폭발, 화재 등으로 발생하는 다양한 상황을 감지하고 측정 함.
그리고 사고발생 가능성을 낮추어 안전성 확보 - 수소충전장비 각 구역을 IEC 및 KOSHA 방폭규격 적용하여 Zone을 분리하고 Zone 별 적합한 방폭등급 및 인증 받은 제품을 적용함.
일체형 수소충전장비 사양
제품명 |
다목적 수소충전장비 |
수소충전압력 |
0bar ~ 400bar |
|---|---|---|---|
크기 |

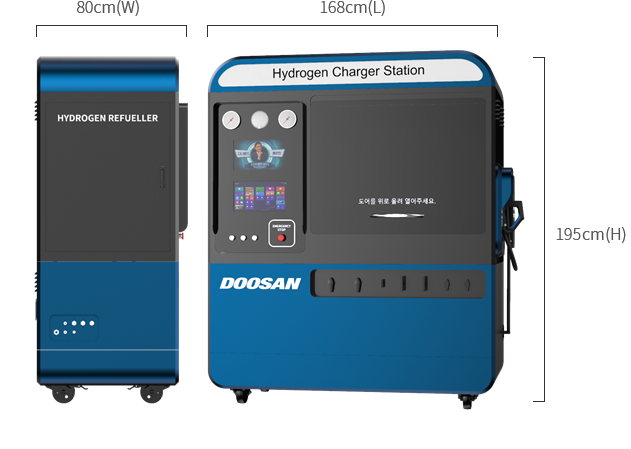

80cm x 168cm x 195cm(H) |
충전방법 |
Air Driven (전기구동식 선택 가능) |
모니터 |
13” 듀얼 터치모니터 |
공급가스 |
AIR (5bar이상), N2 (1bar이하) |
재질 |
STS302, SCP,STS316L |
충전속도 |
50Nlpm이상 |
두께 |
6mm(방폭 존), 1.5mm(일반 존) |
전원 |
110VAC 또는 220VAC (50/60Hz) |
후처리 |
분체도장 |
냉각시스템 |
듀얼 튜브타입의 수냉식 시스템 |
중량 |
500kg이하 |
기타 |
소량의 질소는 플러싱용으로 필요 전기구동식 선택 시에는 질소공급 불필요 |
안전규격 |
센서 : PSV, TPRD, 위치 및 가스감지기, 화재 감지기, 압력계, 온도계 |
인터페이스 |
터치 모니터 방식의 GUI적용 원격 모니터링 및 비상제어 PC버전 S/W제공 |
방폭인증 |
KOSHA KCs , IECEx 인증 등 예정 |
APPLICATION
수소연료전지스택을 활용한 다양한 수소어플리케이션용 충전장비로 활용
수소보트
수소 드론
수소 자전거
수소 오토바이
수소 트랙터
수소 지게차
