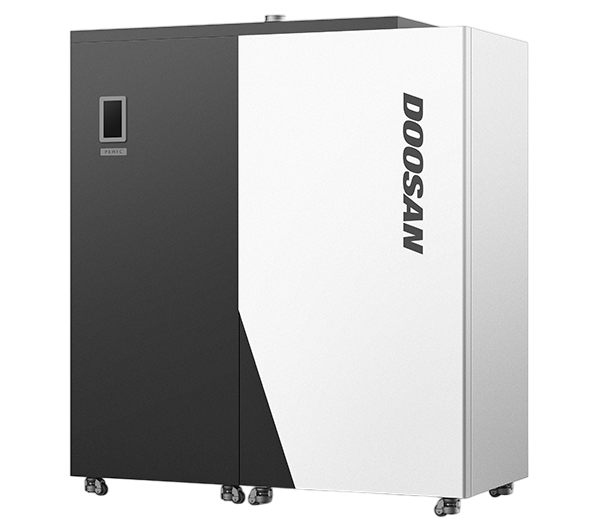

부하 추종 운전이 가능한 연료전지

PEMFC(천연가스 개질형)

On-Off Control이 가능하고 부하 추종성이 높아 전력수요에 탄력적으로 대응할 수 있는 연료전지 입니다.

  • 부하 추종 운전이 가능한 연료전지

    천연가스 개질형 PEMFC 는 On-Off Control 과 전력수요에 따른 발전량 조절이 가능한 장점이 있습니다. 타 재생에너지의 변동성·간헐성 및 공급과잉에 탄력적으로 대응하여 부하 추종 운전에 최적화된 연료전지 입니다.

  • img

    적은 설치 면적

    시스템 면적 0.35㎡(PEMFC NG 1kW 기준) 으로 도심지의 협소한 건축물에 설치가 용이하도록 설계되었습니다. 지하실의 제한된 구역에 설치가 가능하여 부지 확보를 위한 문제 및 비용이 발생하지 않습니다.

  • img

    수요지 인근에 설치 가능한 분산에너지

    높은 전기효율, 열과 전기 동시 생산, 적은 설치 면적으로 도심지 및 산업단지 등 에너지 다소비 지역 인근에 설치되어 분산에너지로서의 역할 수행이 가능합니다.

  • img

    방폭 설계로 화재 및 폭발 안전성 확보

    방폭 설계로 화재 및 폭발에 대한 안전성을 강화하였으며 이중 화염 감지 센서 적용으로 LNG 외부 유출 시 수초 이내에 가스를 차단합니다.

PEMFC vs SOFC

PEMFC vs SOFC
구분 PEMFC SOFC 연료전지 Type별 특장점
전해질 고분자전해질 고체산화물 [PEMFC]
· 부하 추종 운전이 가능하여 전력 수요에 따른 발전량 조절이 용이합니다.
· 열효율이 높아 온수 등의 열활용이 많을 경우 유리합니다.

[SOFC]
· 전기효율이 높아 전기 사용량이 높거나 지속발전이 필요한 사이트 적용에 유리합니다.
작동 온도 60 ~ 80℃ 600 ~ 1,000℃
효율 전기 35 ~ 40% 50% 이상
열 50% 이상 30 ~ 45%
운전특성 상시 On/Off 가능
24시간 연속 가동 가능		 24시간 연속 가동

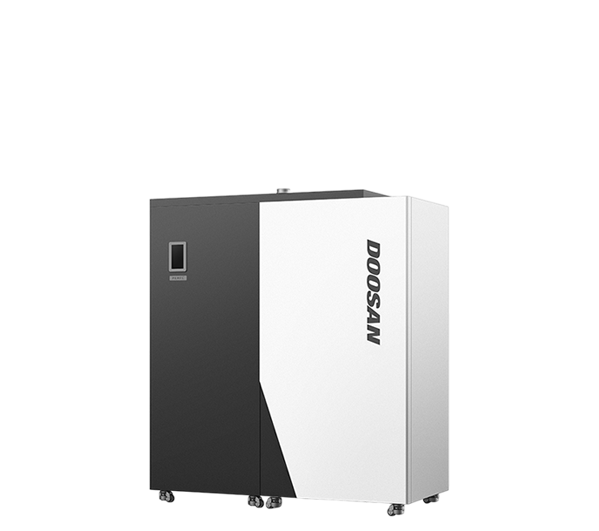

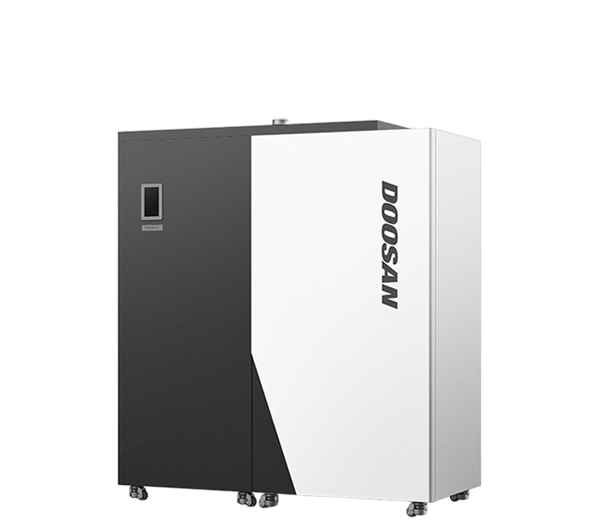

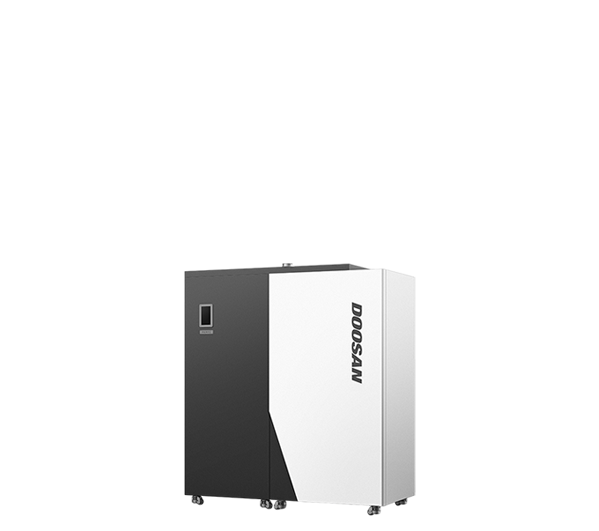

PEMFC(천연가스 개질형) 사양

PEMFC(천연가스 개질형) 사양
To be released
용량 kW 1 6 6 10 10 50~150
효율
(전기/종합)		 KS % 36.4 / 83.7 40.1 / 97.8 39.2 / 97.0 37.6 / 94.6 37.7 / 94.7
KGS 35 / 94 39.31 / 93.86 38.94 / 93.32 38.41 / 96.76 38.14 / 96.12
연료 LNG LNG LNG LNG LNG
연료소비량 Nm3/h∙kW 0.26 0.26 0.26 0.26 0.26
시스템 크기
(W x D x H)		 mm 650 x 550 x 1,580 1,700 x 740 x 1,800 1,700 x 740 x 1,800 1,700 x 740 x 1,800 1,700 x 740 x 1,800
중량 kg 270 780 780 800 800
급배기 형태 FF FF FE FF FE
전원 AC 220V / 60Hz
(단상)		 AC 380V / 60Hz
(3상 4선식)		 AC 380V / 60Hz
(3상 4선식)		 AC 380V / 60Hz
(3상 4선식)		 AC 380V / 60Hz
(3상 4선식)
기동시간 min < 88 < 106 < 105 < 104 < 99
